美国Haskel气驱液体增压泵输出压力高,最高工作压力可达到73,000psi(503Mpa);输出流量大,只需100psi(0.69Mpa)压缩空气驱动就可获得较大的输出流量。

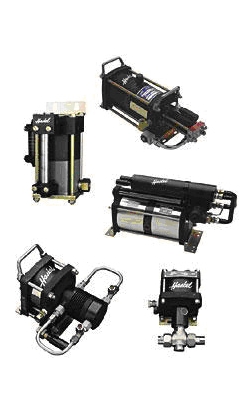

美国Haskel气驱液体增压泵产品简介:
气动增压泵又叫气动增压器/机/缸/阀,Haskel气动增压泵的输出压力高,最高工作压力可达到73,000psi(503Mpa);输出流量大,只需100psi(0.69Mpa)压缩空气驱动就可获得较大的输出流量。
Haskel液体增压泵特点:
性价比高:具有输出性能高而成本低的特性;
维护简单:气动增压泵的零件及密封少,维护简单且成本低;
可调性强:压力和流量都由驱动气体的压力调节阀准确地调节;
工作原理:气动增压泵利用大面积活塞端的低压气体驱动而产生小面积活塞端的高压流体;
应用灵活:从简单的手工操作到全自动化操作,气动增压泵适用于各个应用领域。在同一系列里的大多数型号的泵的空气马达是可互换的;
自动重启:工作时,气动液体增压泵迅速往复工作,随着输出压力接近设定压力值时泵的往复运动速度减慢直至停止。并保持这个压力,此时能量消耗很小,无热量产生,无零件运动。当压力平衡打破后,气动泵自动开始工作到下一个平衡;
适用范围广:气动增压泵可以用于油类或水等绝大部份液体;
输出压力高:气动增压泵的最高工作压力可达到73,000psi(503Mpa)甚至可达700Mpa;
输出流量大:气动增压泵只需100psi(0.69Mpa)压缩空气驱动就可获得较大的输出流量。根据不同工作要求,气动增压泵有多种系列产品可供用户选择。
Haskel液体增压泵典型应用:
管、阀门、压力容器等静压和爆破测试;
汽车制动系统及喷油嘴测试;
仪器仪表(如压力表)性能测试及压力标定;
向管道或反应釜中输送化学介质或耐压试验检测;
在危险区域输送流体;
制冷剂罐装;
机械设备润滑系统注油;
液压夹紧、成形、钻孔、剪切、冲压等液压设备的动力源;
大型压力机过载保护;
阀门测试时夹紧动力源;
轴套,缸套的压进、压出动力;
钢筋压接动力;
液压工具动力;
建材试验机的水压试验和气密性试验,高压清洗及水切割设备水射流。
Haskel液体增压泵与电动泵相比具有以下优点:
可保持在任何预定压力下,不再消耗能量和产生热量,不产生热量,不会有火花和火焰危险;
压力线性输出,容易人工控制;
气动增压泵达7000bar的增压能力,满足大多数高压需要;
容易应用于自动控制系统中;
连续启停,不受限制,并无不良影响;
气动活塞环及其他气动部件在工作状态时不需要添加润滑油,节省运行成本,并可防止油气污染环境;
轻便可靠,易于维护,坚固耐用;
以压缩空气为动力源,不需使用电源;气动液压泵运行时无油润滑。
美国HASKEL液体增压泵选型表:
系列 | 型号 | 公称面积比 | 实际面积比 | 最高额定出口压力(bar) | 排量柱塞 (ml/cycle) | |
连续工作 | 间歇工作 | |||||
1/3HP | M、MS | -5 | 5.6 | 43 | 43 | 13.6 |
-7 | 7.8 | 62 | 62 | 9.8 | ||
-12 | 14 | 103 | 103 | 5.9 | ||
M、MS、29723(1) | -21 | 25 | 179 | 179 | 3.3 | |
-36 | 41 | 310 | 310 | 2.0 | ||
-71 | 82 | 607 | 607 | 1.0 | ||
-110 | 126 | 931 | 931 | 0.6 | ||
-188 | 217 | 1034 | 1034 | 0.4 | ||
3/4HP | 4B | -14 | 16 | 103 | 103 | 14.7 |
-21 | 24 | 159 | 159 | 9.8 | ||
-25 | 29 | 186 | 186 | 8.2 | ||
-30 | 34 | 221 | 221 | 7.0 | ||
-37 | 42 | 262 | 262 | 5.7 | ||
-55 | 63 | 414 | 414 | 3.6 | ||
-75 | 86 | 538 | 538 | 2.8 | ||
-100 | 114 | 731 | 731 | 2.0 | ||
-150 | 171 | 1034 | 1034 | 1.44 | ||
1.5HP | DSTV | -1.5 | 1.6 | 8 | 11 | 513.0 |
ATV,DTV | -4 | 4.6 | 48 | 83 | 328.0 | |
AW,DF,ASF,DSF,DSTV | -B10 | 11.5 | 110 | 110 | 66.4 | |
-B15 | 17 | 165 | 165 | 44.3 | ||
-25 | 29 | 276 | 276 | 26.6 | ||
-35 | 40 | 393 | 393 | 19.0 | ||
-60 | 69 | 676 | 676 | 11.0 | ||
-100 | 115 | 1034 | 1138 | 6.7 | ||
-150 | 173 | 1034 | 1379 | 4.5 | ||
HF,DHF,ASF,DSF,DSTV | -151 | 173 | 1724 | 1724 | 4.5 | |
-225 | 260 | 2069 | 2551 | 3.0 | ||
-300 | 346 | 2069 | 3448 | 2.3 | ||
HF | -450 | 533 | - | 3403 | 1.5 | |
2HP | AW,DF,ASF,DSF,DSTV | -B22 | 23 | 221 | 221 | 66.4 |
-B32 | 34 | 331 | 331 | 44.3 | ||
-52 | 57 | 345 | 552 | 26.6 | ||
-72 | 80 | 758 | 758 | 19.0 | ||
-122 | 138 | 1034 | 1310 | 11.0 | ||
HF,HSF,DSHF | -202 | 173 | 2069 | 2275 | 6.7 | |
-302 | 260 | 2069 | 3448 | 4.5 | ||
DXHF,DSXHF | -452 | 520 | 2069 | 4827 | 3.0 | |
-602 | 690 | 2069 | 5171 | 2.3 | ||
3HP | ASFD | -10 | 11.5 | 110 | 110 | 132.8 |
-15 | 17 | 165 | 165 | 88.6 | ||
-25 | 29 | 276 | 276 | 53.2 | ||
-35 | 40 | 393 | 393 | 38.0 | ||
-60 | 69 | 676 | 676 | 22.0 | ||
-100 | 115 | 1034 | 1138 | 13.4 | ||
-150 | 173 | 1034 | 1379 | 9.0 | ||
-202 | 230 | 2069 | 2275 | 6.7 | ||
6HP | GWD,GSFD,DGFD,DGSFD,DGSFD,DGSTVD | -12 | 14.8 | 552 | 690 | 260.0 |
GW,DGF,GSF,DGSF,DGSTV | -35 | 40.3 | 302 | 302 | 98.0 | |
-60 | 69 | 517 | 517 | 57.0 | ||
-100 | 115 | 52 | 690 | 34.0 | ||
8HP | 8SFD,8DSFD,8DSTVD | -25 | 27.5 | 690 | 690 | 229.0 |
8SFD | -40 | 43.5 | 408 | 408 | 415.3 | |
8SFD | -65 | 73 | 490 | 690 | 88.2 | |
8DSFD | -100 | 112 | 690 | 690 | 57.5 | |
8HSFD | -225 | 253 | 1530 | 1530 | 25.5 | |
10HP | D14STD,D14SFD | -125 | 138 | 1103 | 1103 | 144.2 |
-315 | 347 | 2482 | 2482 | 57.4 |
温馨提示:由于厂家可能会调整型号,我们没有及时更新,以上选型参数仅供参考,建议咨询我们人工确认。
