美国SC气动增压泵

SC空气/氮气增压器

详情介绍:

我司是美国SC增压产品的中国总代理。

美国SC气动空气/氮气增压器包括:AB系列单作用增压器(2种型号)、ABD系列双作用增压器(2种型号)。


美国sc气动空气/氮气增压器型号选型表:


AB、ABD

系列型号

增压比

最大供气压力Ps

(Psi/Bar)

最大输出压力Po

(Psi/Bar)

驱动口
进气口
出气口

静态输出

压力公式

每冲程流量
(in3)
(毫升)
AB-2
2:1
150/10.3
300/21
1/4"NPT
1/4"NPT
2Pa
2.9
47.6
AB-4
4:1
150/10.3
600/41
1/4"NPT
1/4"NPT
4Pa
1.4
23.0
AB-7
7:1
150/10.3
700/48
1/4"NPT
1/4"NPT
7Pa
0.7
11.5
ABD-2
2:1
150/10.3
300/21
3/4"NPT
1/2"NPT
1/2"NPT
Pa+Ps
223
3657.2
ABD-5
4.7:1
150/10.3
855/59
3/4"NPT
1/2"NPT
1/2"NPT
4.7Pa+Ps
28.2
462.2
Pa为驱动压力,AB系列驱动口与进气口相连,ABD系列驱动口与进气口分开,增压器工作频率一般按每分钟40次计算,短期运行可按60次以上计算。
输出标准状态下流量计算公式:Q=预增压气体压力值(PS)x每冲程排量x增压器工作频率
举例:如需要增压只有6Bar的空气到10Bar,若选用AB-2,则输出流量计算为Q=6*2.9*40=696in3/Min=11升/Min(标准状态下)



AB系列单作用增压器(2种型号)(单位:in【英寸】)

sc空气/氮气增压器AB-2系列产品及尺寸图

sc空气/氮气增压器AB-4系列产品及尺寸图


ABD系列双作用增压器(2种型号)(单位:in【英寸】)

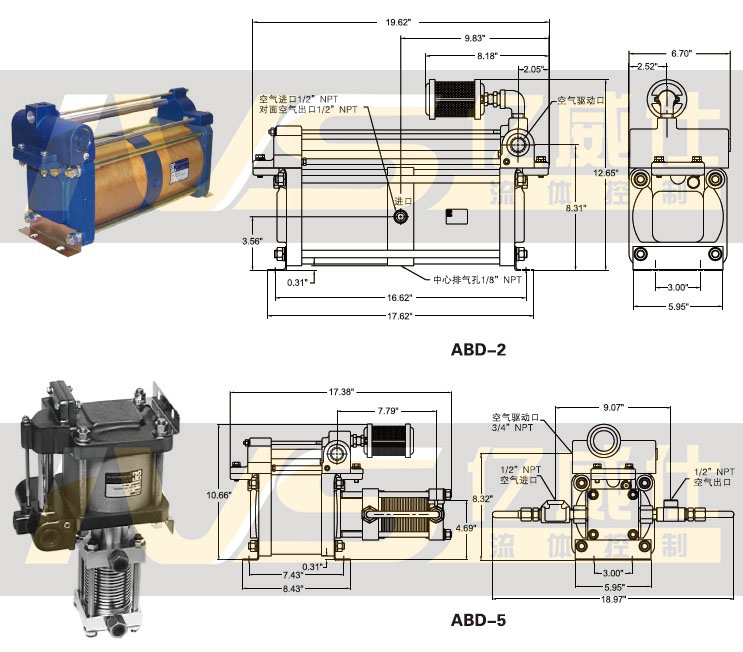

sc空气/氮气增压器ABD-2/5系列产品及尺寸图
