美国Hip阀门管件

HIP高压球阀及执行器

详情介绍:

美国HIP高压球阀(执行器)产品具备承压压力高,使用寿命长,分浮动式球阀和耳轴式球阀,最高工作压力可达20000PSI,多种接口规格可选如NPT,UNF,密封性能好,使用方便;方便各种不同用户的使用要求,广泛应用于液压系统或气密性试验中,适用于高压水清洗、油田与气田、化工与石化、研究与开发、大学、检测站等各种场合。


HIP两通球阀(可面板安装)

美国HIP两通球阀尺寸图

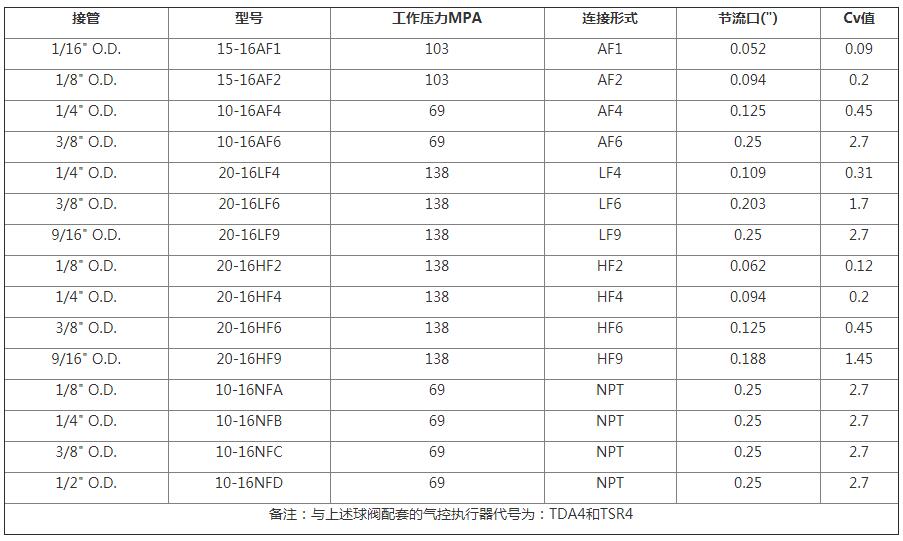

HIP两通球阀(非面板安装)选型表


HIP两通球阀(面板安装)

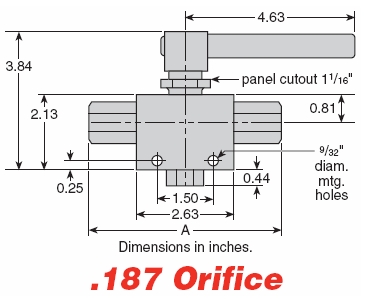

美国HIP两通球阀(面板安装)尺寸图

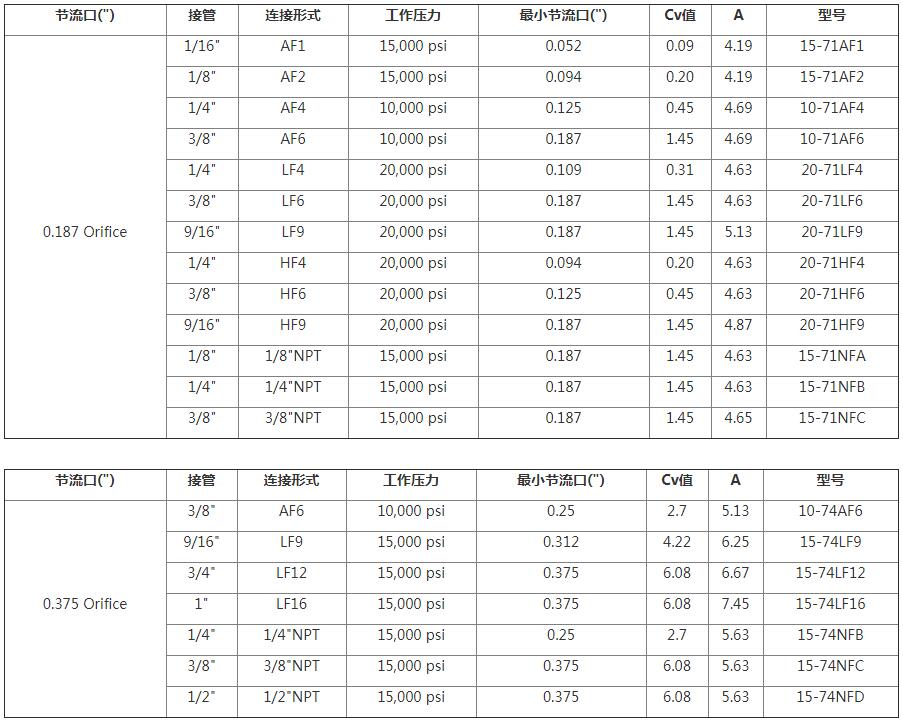

 HIP两通球阀(面板安装)选型表

美国HIP两通球阀(面板安装)尺寸图2

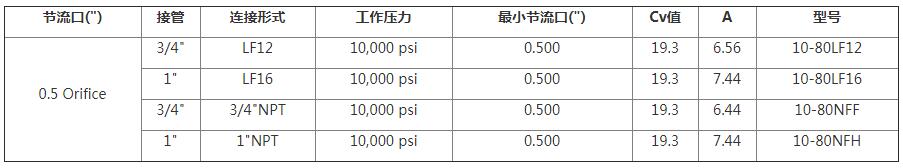

HIP两通球阀(面板安装)选型表2


HIP三通球阀(面板安装)

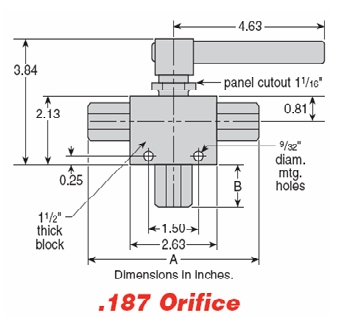

美国HIP三通球阀(面板安装)尺寸图

HIP三通球阀(面板安装)选型表1

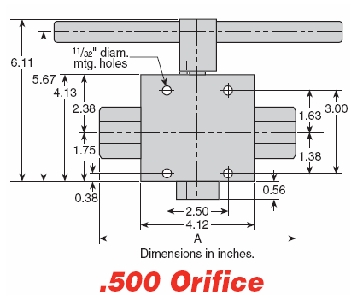

 美国HIP三通球阀(面板安装)尺寸图2

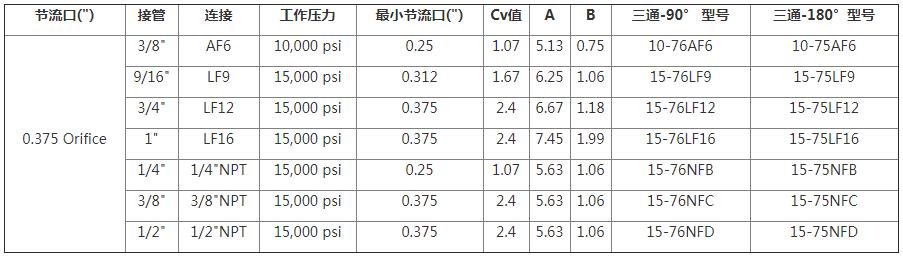

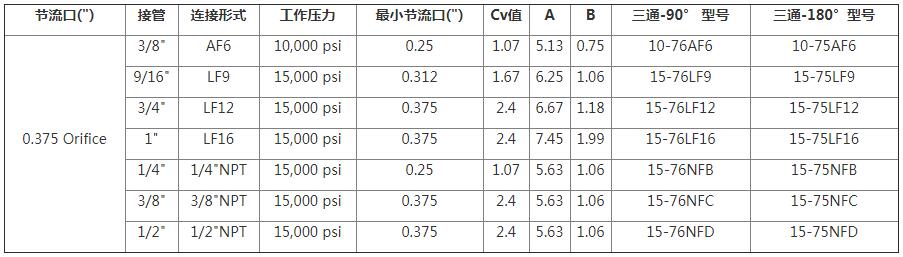

HIP三通球阀(面板安装)选型表2

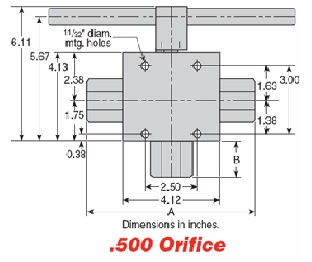

 美国HIP三通球阀(面板安装)尺寸图3

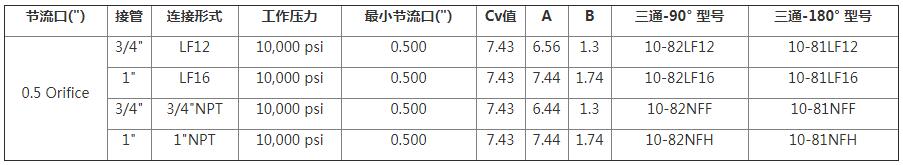

HIP三通球阀(面板安装)选型表3

 美国HIP三通球阀尺寸示意图


HIP球阀气控执行器

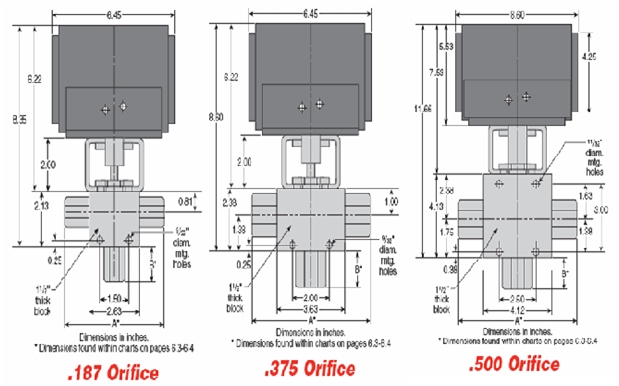

美国HIP球阀气控执行器尺寸图


备注:气控球阀执行器代号:

TSR8---单作用执行器,供气打开/弹簧关闭

TDA8---双作用执行器,供气打开/供气关闭

TSR20--K只适用于0.500 Orifice球阀系列

温馨提示:由于厂家可能会调整型号,我们没有及时更新,以上选型参数仅供参考,建议咨询我们人工确认。
